Dieser C-Matik-Vergaser wurde in Citroen GSA ECO-Motoren G13/655 in Japan, Skandinavien, der Schweiz und Australien wegen der reduzierten Abgasnorm eingebaut.

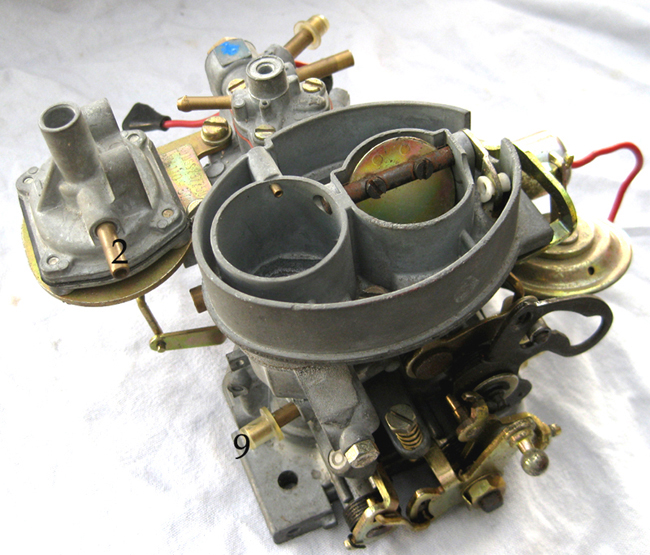

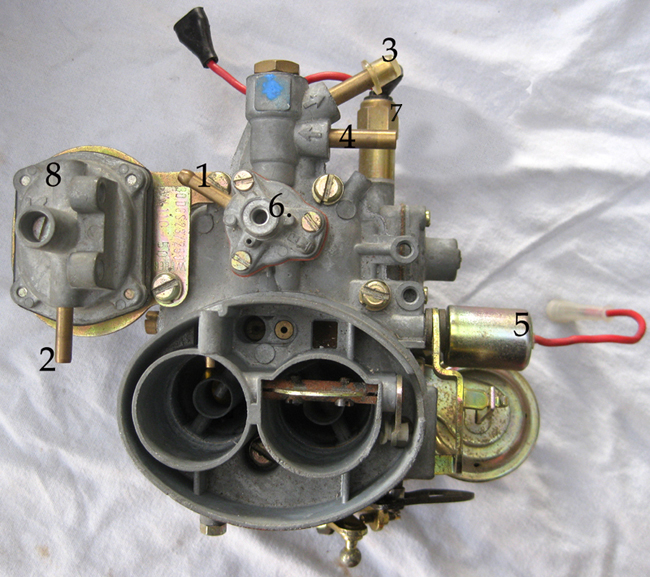

    1.= Unterdruck oder Steueranschluss für Nr.6

    2.= Steueranschluss C-Matik-Leerlaufanhebung

    3.= Benzinrücklauf

    4.= Benzinzulauf

    5.= Leerlaufabschaltventil

    6.= Anreicherungsventil für Teil- und Volllastbetrieb

    7.= E-Ventil für Beschleunigerpumpe

    8.= Leerlaufanhebungsventil

    9.= Unterdruckanschluss der 2. Vergaserstufe

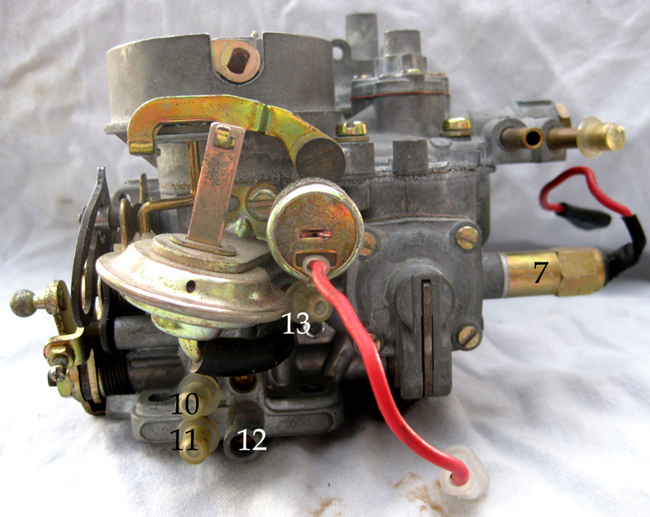

  10.= Unterdruckanschluss für Zündverteiler

  11.= Unterdruckanschluss für ????????????

  12.= Stellschraube CO - Wert

  13.= Unterdruckanschluss für ECO-Verbrauchsanzeige   (Econoscop)
