   Dieser Ersatzteilkatalog Nr.: 010 180, Teil 1, 2 und 3  ist aus einer Buchausgabe von Mikrofilmen der GS Fahrzeuge 6/75, ausgegeben im Juni 1979.

   Diese übersichtliche Auflistung der Ersatzteile kann durchaus  auch bei einer Reparatur hilfreich sein.

  Ersatzteilnummern sind im Einzelfall zusätzlich eingefügt.
   In der gescannten Buchausgabe sind die ET Nummern nicht angegeben.
   Auf Nachfrage werde ich entsprechende ET Nummern nachtragen.

   In diesen Auflistungen befinden sich auch Angaben zum Katalysator und der Klimaanlage, welche nicht in jedem Land und  auch teilweise nur optional angeboten wurden.

   Um einer möglichen Diskussion vorzubeugen:
   Auf Nachfrage wurde mir bestätigt, daß dieser Katalysator und die Klimaanlage von
   Citro
ën nicht mehr lieferbar ist und auch nicht mehr neu aufgelegt wird!




Aufschlüsselung der Teilecodierungen für die Ersatzteilsuche.

AA 2 CV, DIANE, AMI HA HY TA AXEL
AX, ZA, ZX AX Ya XM TT ZUBEHÖR ALLE TYPEN
AK AK YB XM BREAK UP EVASION
AM AMI 6 / 8 KN ALLGEMEIN ZUBEHÖR FÜR CITROEN MODELLE UT C 25
AS AMI SUPER MA CX UU JUMPY
AU AZU MB CX BREAK VD VISA
AZ 2 CV NA ZX VU C 15
BF C 35, CX DIESEL NB ZX BREAK WA C 5
CA MEHARI ND ET FÜR VERSCHIEDENE MODELLE PASSEND WB C 5 BREAK
DA D-MODELLE PA XSARA XB BX
DB D-MODELLE BREAK PB XSARA BREAK XC BX BREAK
EB BERLINGO PD ET FÜR VERSCHIEDENE MODELLE PASSEND XU Jumper
FB XANTIA BREAK RB LN, LNA YA XM
FL XANTIA SA SAXO YB XM BREAK
GX GS SM SM ZA, ZX AX
GY GSA     ZC CITROEN ZUBEHÖR alle Modelle
GZ GS BIROTOR


Seite 1    Gruppe  1 - 2 - 3 Seite 2:     Gruppe  4 - 5 - 6 Seite 3:     Gruppe  7 - 8

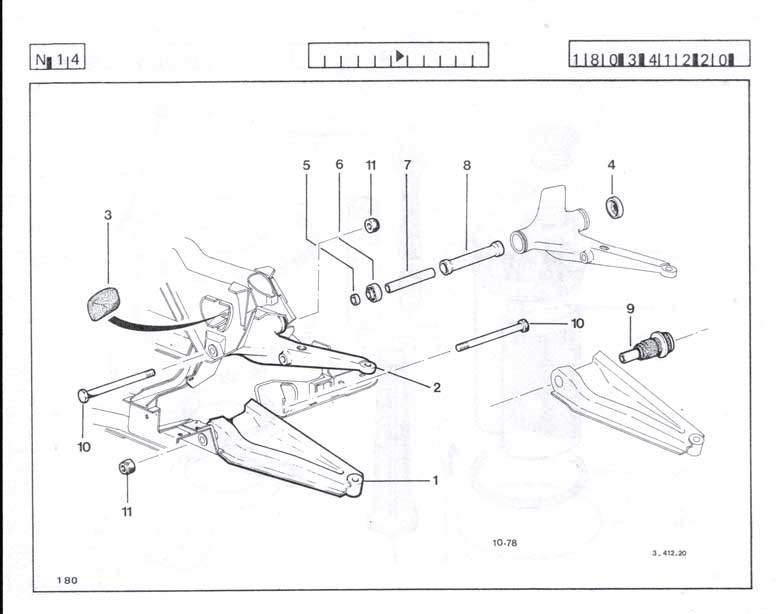

     1. Motor

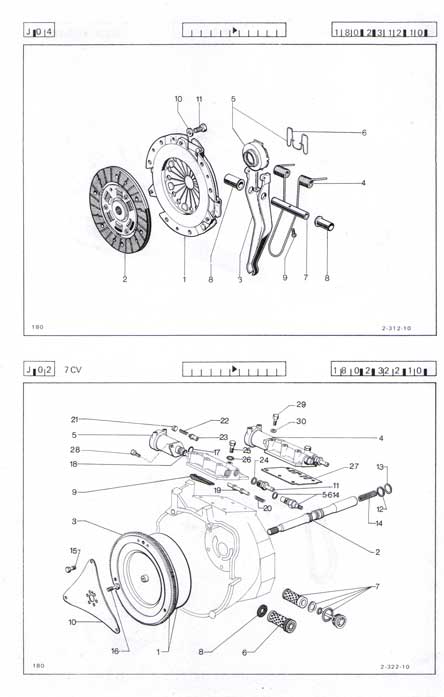

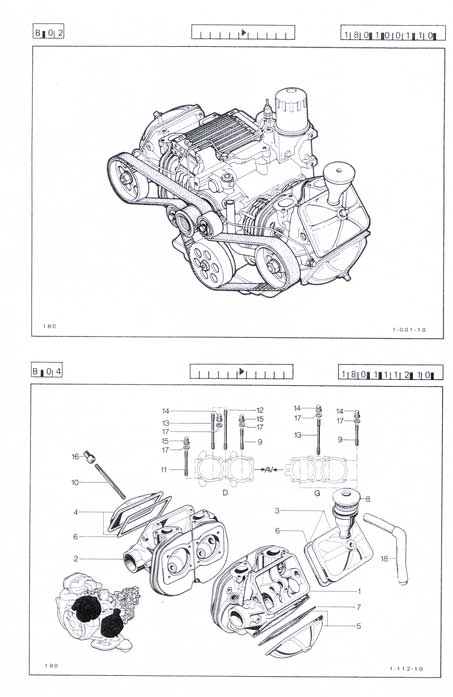

     2. Zylinderkopf und Zylinderkopfdeckel  22. Kupplung - Automatisch

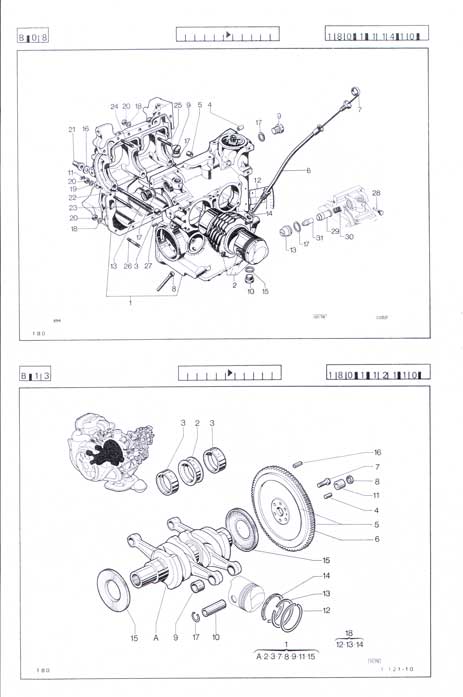

     3. Motorgehäuse  23. Ölkreislauf des Drehmomentwandlers

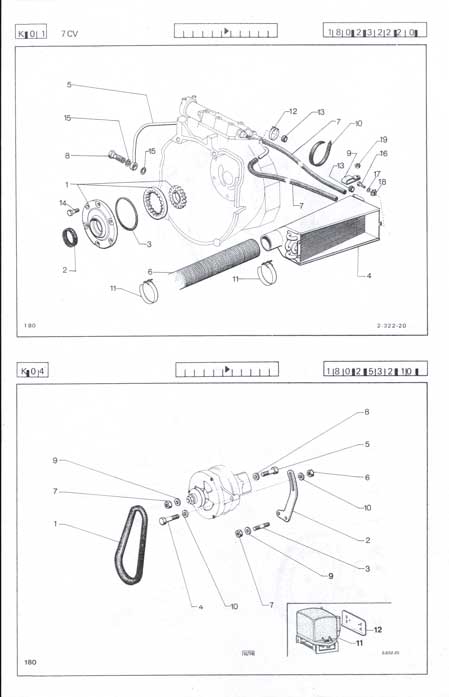

     4. Kurbelwelle  24. Riemen, Befestigung der Lichtmaschine

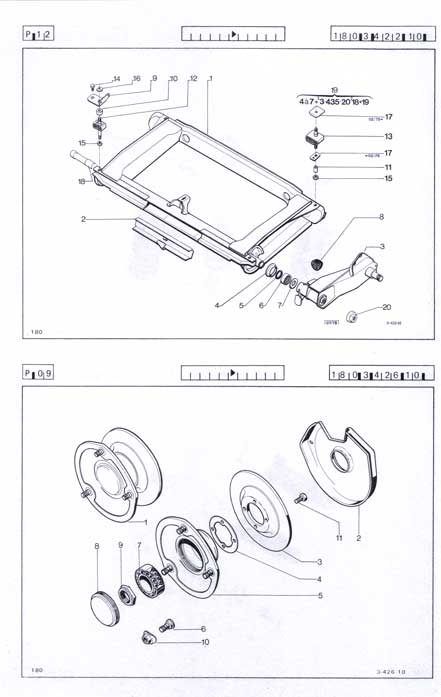

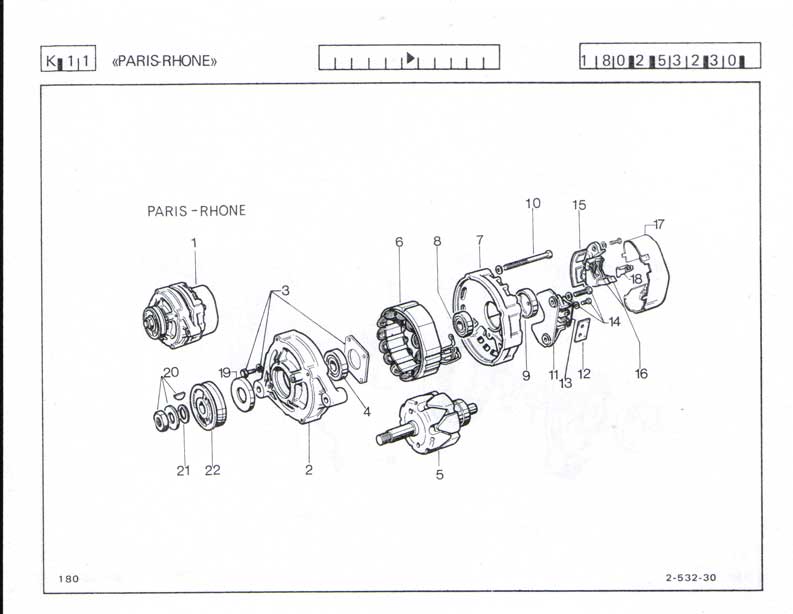

     5. Ventilsteuerung   Zahnriemen, Spannrolle  25. Lichtmaschine

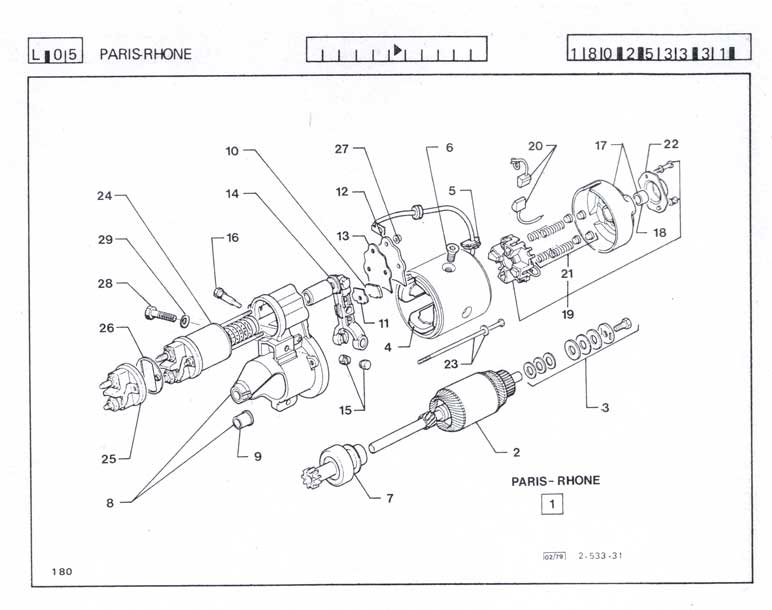

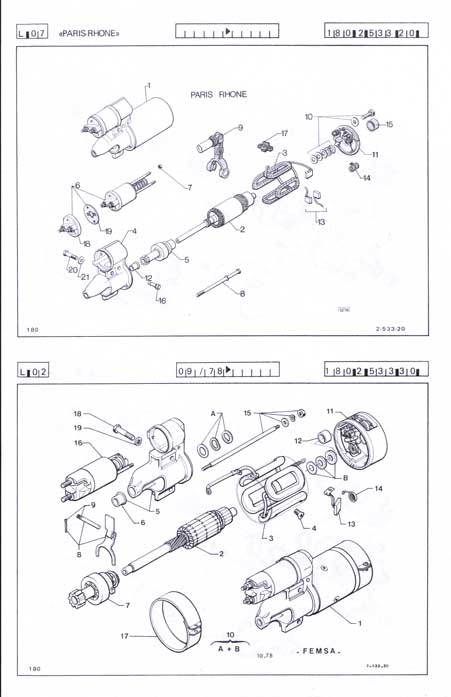

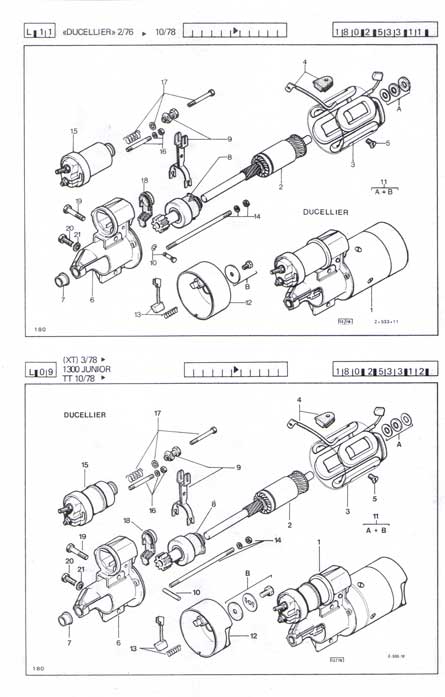

     6. Nockenwelle und Ventile  26. Anlasser
     7. Ölpumpe  27. Hochdruckpumpe

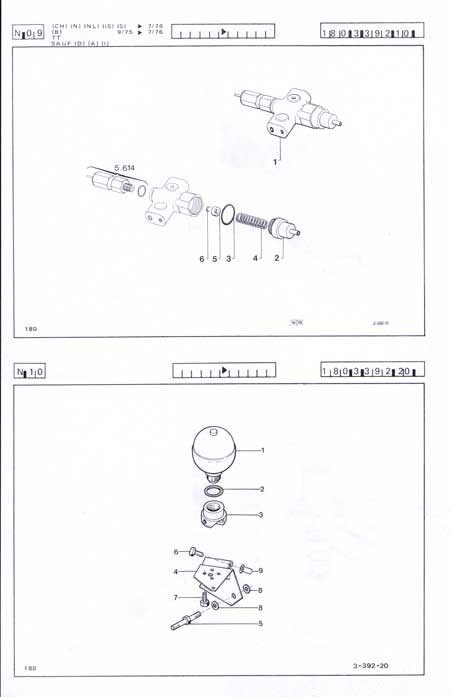

     8. Ölkreislauf  28. Druckregler, Hauptdruckspeicher
     9. Getriebe und Getriebegehäuse  29. Sicherheitsschieber
   10. Getriebe, Stopfen und Befestigung  30. Bremsdruckspeicher

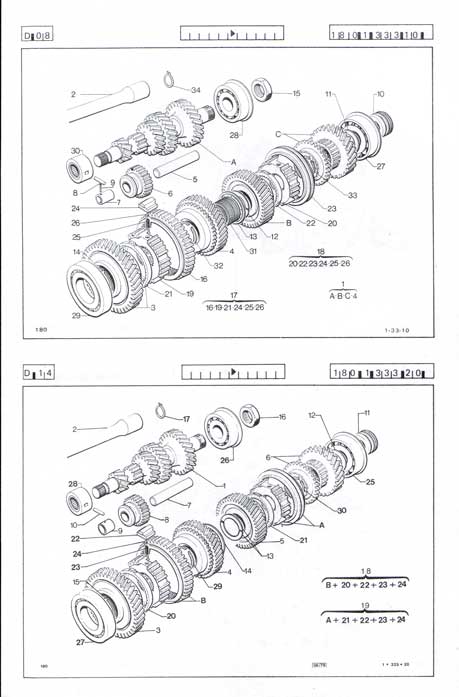

   11. Getriebe, Ritzel und Wellen  31. Hydraulikbehälter
   12. Achsen und Schaltgabeln  32. Radaufhängung vorn

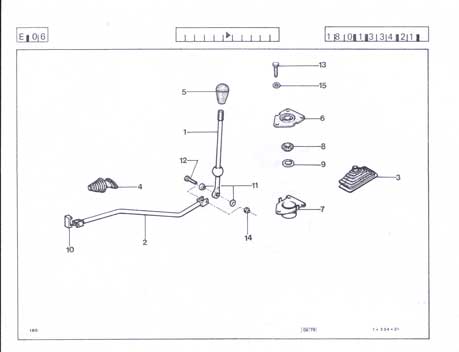

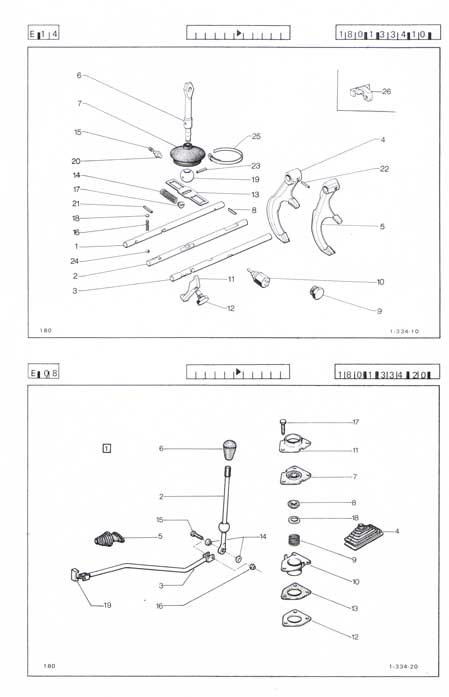

   13. Gangschaltung  33. Schwingarme vorn, Anschläge

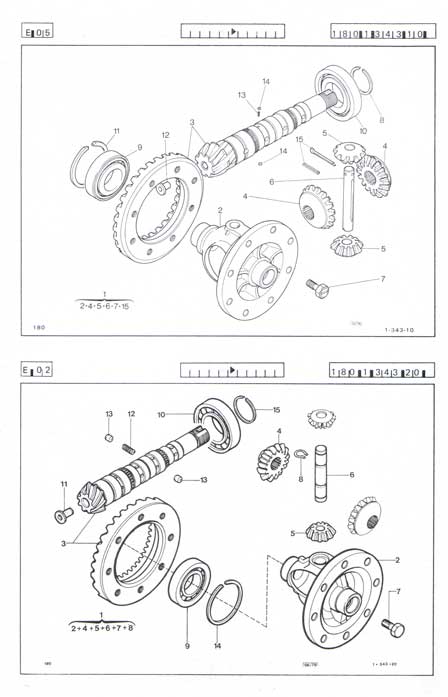

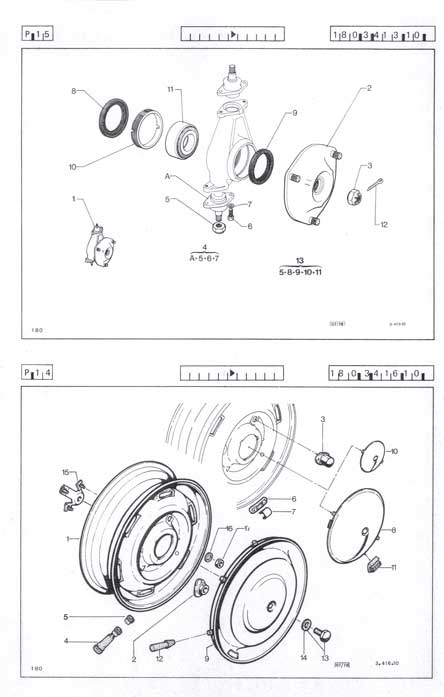

   14. Differential  34. Radnabe vorn

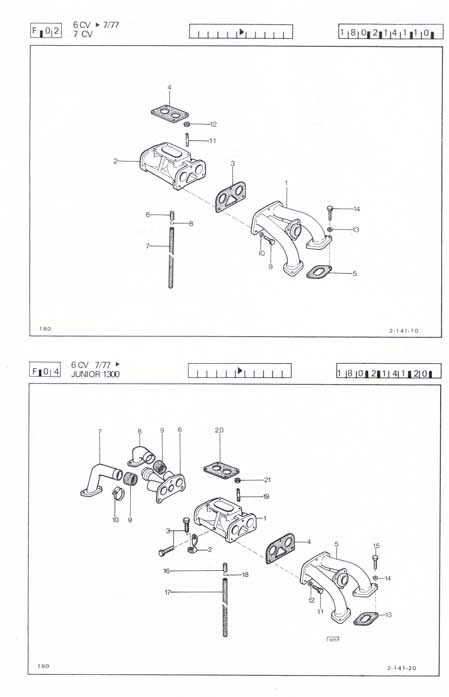

   15. Ein- und Auslaßkrümmer  35. Räder, Radzierkappen
   16. Gashebelgestänge  36. Radaufhängung, Schwingarme hinten

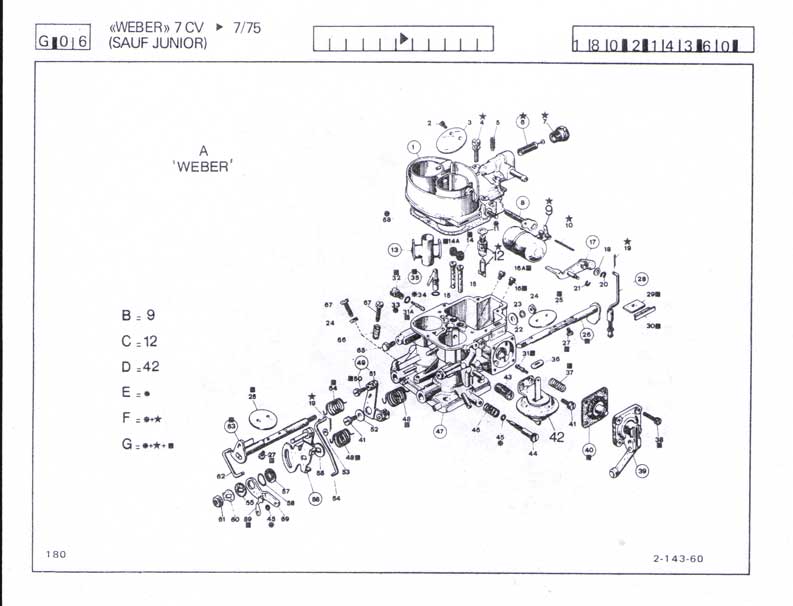

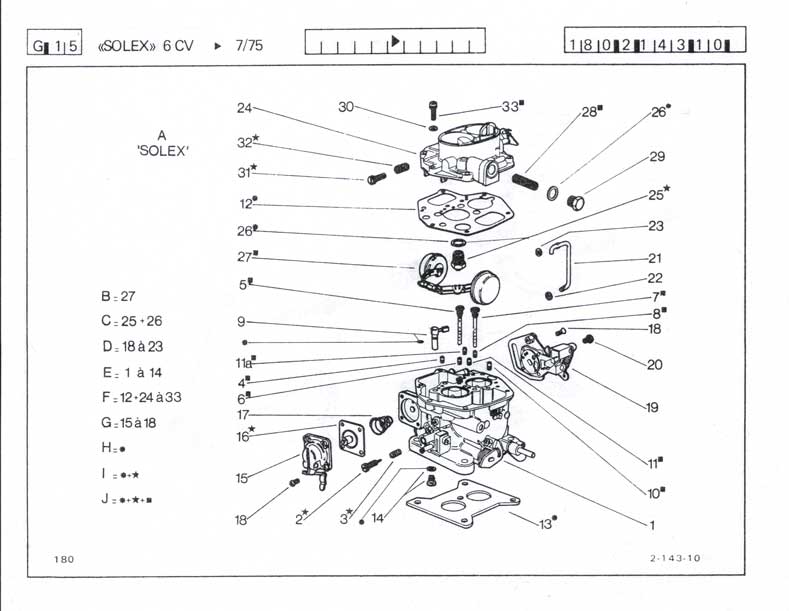

   17. Vergaser  37. Radnabe und Bremsscheiben hinten

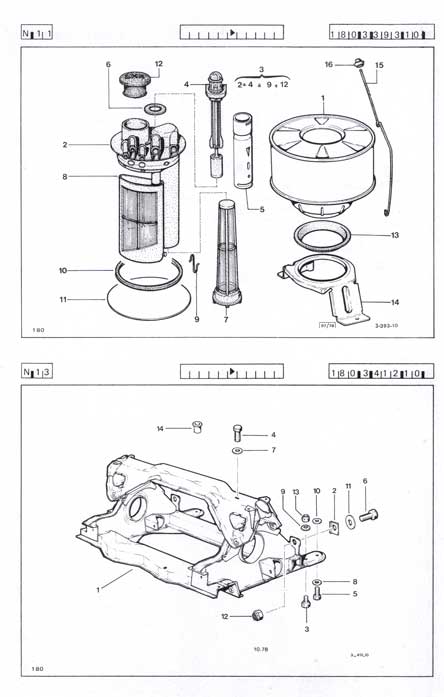

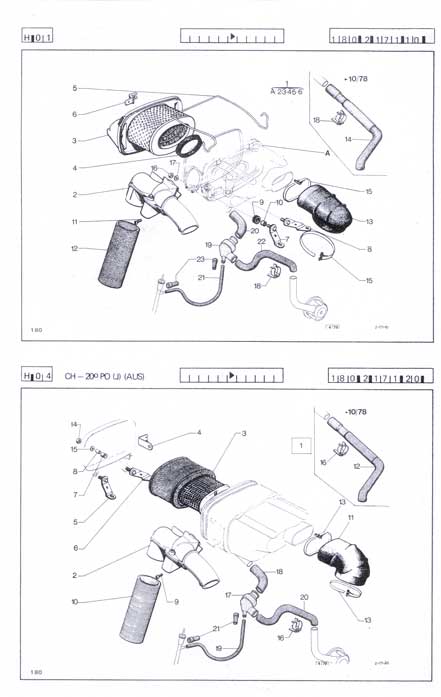

   18. Luftfilter  38. Federzylinder vorn

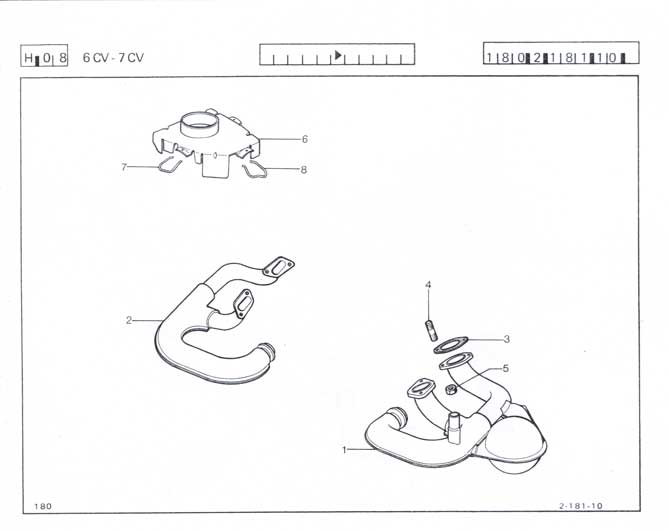

   19. Auspuffkrümmer, Heizungsblech  39. Federzylinder hinten

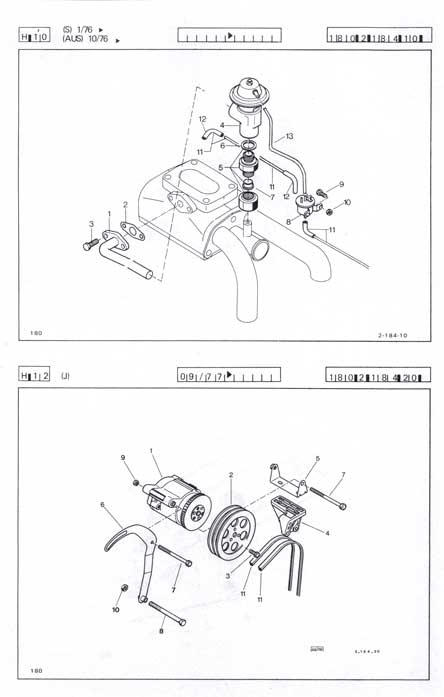

   20. Entgiftungsanlage  40. Höhenkorrektor mit Betätigung

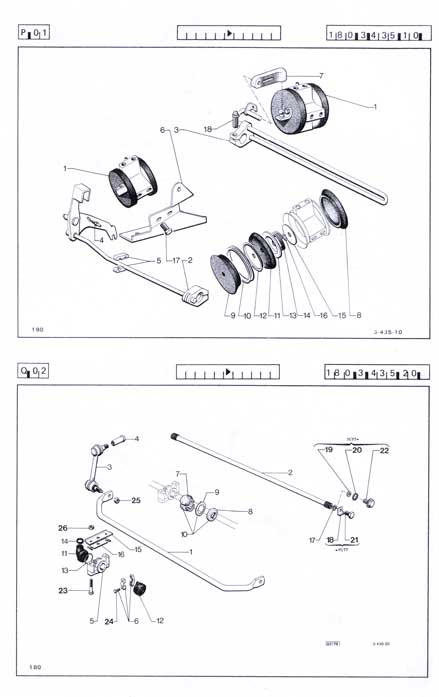

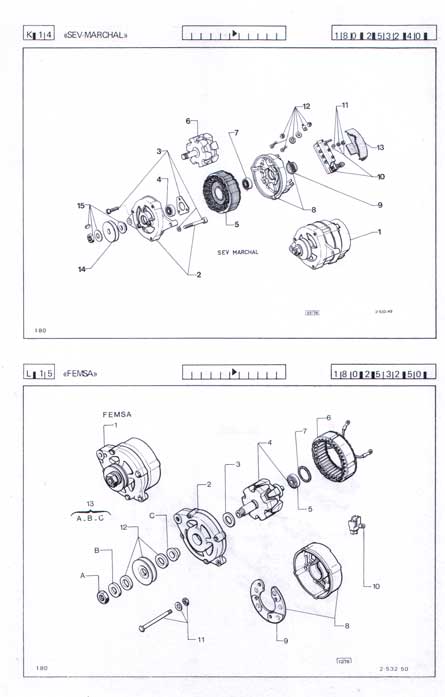

   21. Zündverteiler  41. Stabilisator vorn und hinten
   21. Zündspule, Zündkerzen, Kabelbündel  42. Höhenverstellung

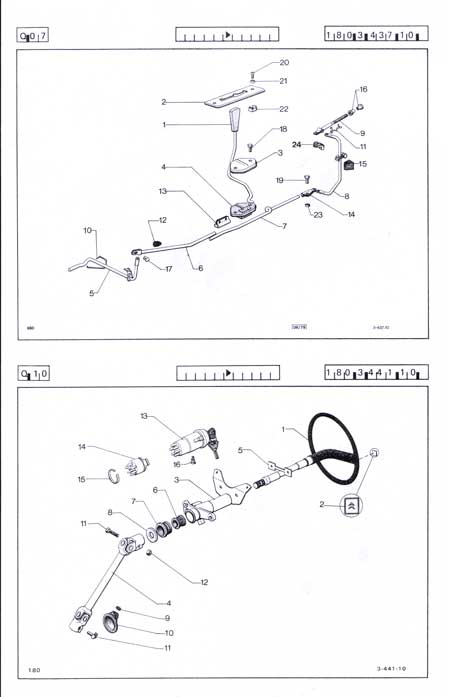

   43. Lenkrad, Diebstahlsicherung
   44. Lenkgehäuse mit Spurstangen



      1



      3



      5

(C15)



   Nr.: 6 - 7

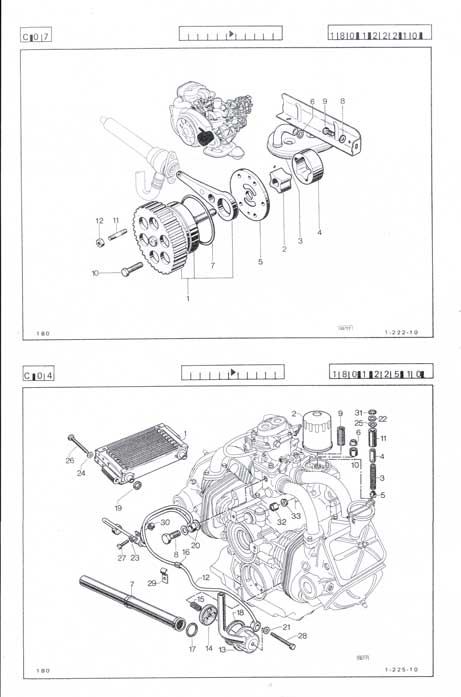

    GS 1015 ccm  Zahnriemen !

   ET.Nr.:      01 453 01 A   (2 Stück)
    Rechts:    91 Zähne
    Links:     103 Zähne


---------------------

    GS 1130, 1220, 1300 ccm  !

    ET.Nr.:     57 457 45   (2 Stück)

    Rechts:   93 Zähne
    Links:    105 Zähne

----------------------

    Nr.: 5      Spannrolle
    ET-Nr.:   GX 01 292 01B




-------------------------------
(C12)

    Nr.15  Simmerring
               28x52x10mm

    ET- Nr.:    26 125 579




      7

































         Nr. 1   Ölkühler                                                              ET.Nr. GX 01 320 03 A / 75 490 96

è11.77 - 1015, 1130, 1220, 1300
         Nr. 9   Warnlichtschalter                                             ET.Nr.  95 495 376
         Nr. 15 Dichtring
Ø 12,2 x Ø 17 x 1                                    ET.Nr.  22 458 009

         Nr. 17 Dichtung für Rücklaufrohr  Ø 24 x Ø 32 x 4   ET.NR.: 75 521 148

      9





     11




      12



      13



      14



      15



       16







      17









      18

      19


      20





      21

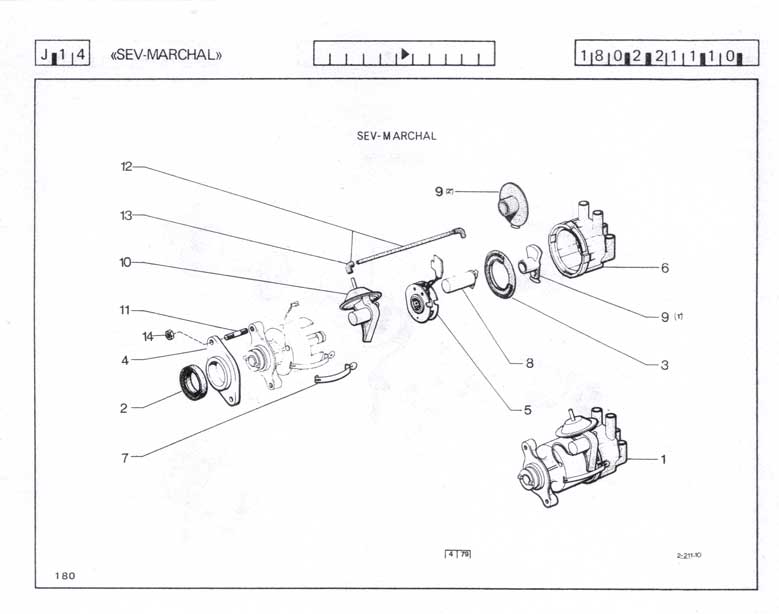

Nr. 2
Marchal
Verteiler-Simmerring

Nr. 11
Ducellier
Verteiler-Simmerring

Für beide die
ET.Nr. 26 126 799
später
ET.Nr.79 03 087 086
Maße: 30
x42x8




      22





      25







      26









      27



      29



      31



      33


      34


      36


      38


      40



      42


       44
